移动式天线:一种小巧的、由电池供电的小型天线装置,适用于手持设备和SDR设备使用
技术分享
来源:RTL-SDR 软件无线电博客
作者:admin
时间:2026-10-23
浏览:4

感谢RTL-SDR.COM]的读者Ernie(NH7L))的投稿。他分享了一篇关于“Mobile-Whip”天线的信息。所谓“Mobile-Whip”天线,其实是一种来自GitHub用户skuep的开源主动式接收天线技术。

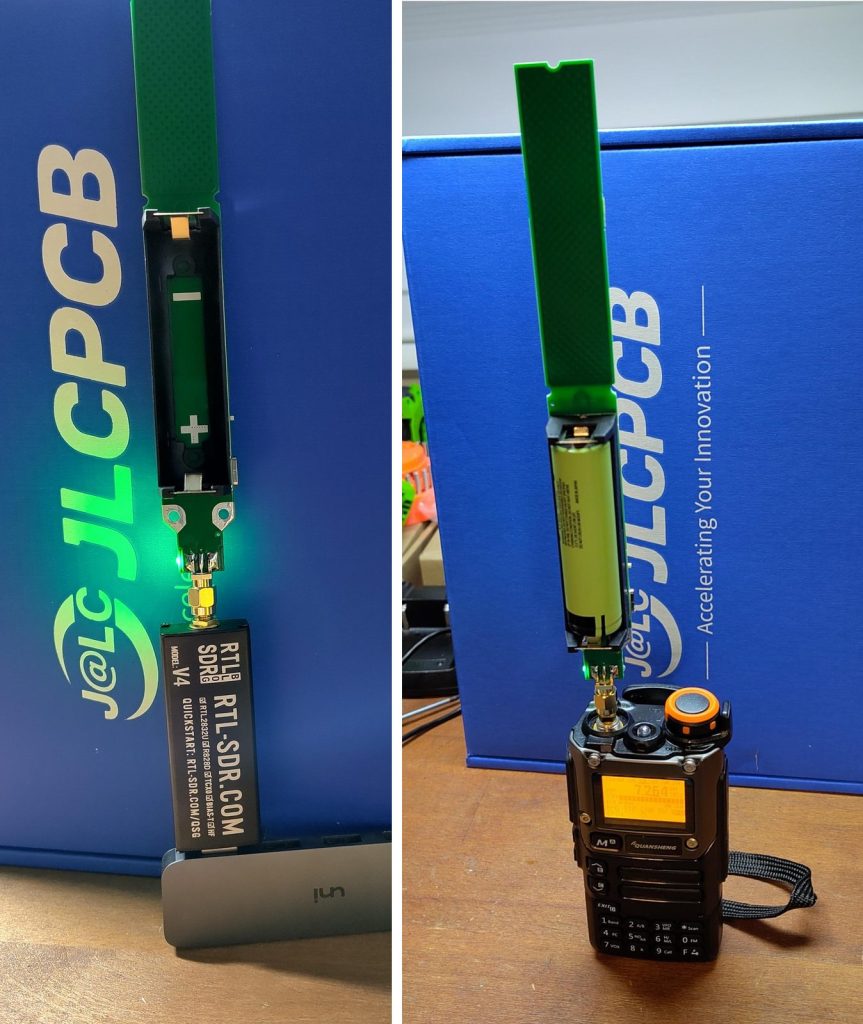

该设备的设计基于著名的Mini-Whip型号,但它是为便携使用而设计的。它可以使用单个18650锂电池供电,同时具备内置的USB充电器功能;或者从5V电源、博客V4版中的4.5V偏置电路,或是标准的12-15V Mini-Whip偏置电路中获取能量。该设备采用了超低的输入电容LTC6268运算放大器,而非JFET器件,功耗约为20毫安,长度仅为200毫米。因此,它可以直接安装在诸如UV-K5这样的手持设备上,或者作为便携式接收器或适配器使用。该设备的灵敏度范围为100倍频到30倍频,不过作者表示,它在调频和2米波段上的性能也相当不错。

这个项目目前只是一个初步的预览版本,其中存在一些已知的问题。据说正在开发一个改进版的版本B,该版本在性能上会有显著提升。VHF和UHF方面的问题也正在得到解决。不过目前还没有针对反向发送信号的保护机制,因此如果在使用该设备时按下PTT按钮,可能会损坏设备。KiCad文件、仿真结果以及适用于JLCPCB的组装文件都存储在GitHub上,使用CERN-OHL-P-2.0许可证进行授权。组装好的电路板价格大约为每片25欧元。

在两个波兰人的YouTube视频中,这款Mobile-Whip鞭状天线被与一款27 MHz档位的伸缩式天线进行了对比测试。测试对象包括Radtel RT-950 Pro、UV-K5、ATS Mini以及Malahit DSP2等设备。结果显示,这款小型PCB天线表现更为出色。在RT-950设备上,甚至还能接收到波兰广播电台的225 kHz长波信号,而伸缩式天线则无法接收此类信号。不过,测试者也指出,由于该天线的增益较高,如果前端滤波效果不佳,就可能会导致设备过载。

The "Mobile-Whip" a PA0RDT Mini-Whip inspired portable antenna for HF

“Mobile-Whip”是一种小型天线装置,其设计灵感来源于PA0RDT迷你天线,适用于HF环境。

来源:RTL-SDR 软件无线电博客 原文:查看原文 (本文由本站自动翻译整理,版权归原作者及原发布机构所有,仅供学习交流,如涉版权请联系我们删除。)
